脉冲除尘器是一种分室结构拼装式，由室顶脉冲阀对各室滤袋轮流进行分室停风气箱脉冲清灰（即所谓离线清灰）的除尘器。它与一般除尘器的清灰不同，喷吹脉冲清灰是在同一个过滤室内只对其中各排滤袋逐排进行喷吹清灰（即所谓再线清灰），而其它各排滤袋仍进行过滤。即清灰与过滤同时在一室中混合进行，清灰下的粉尘二次飞扬，部分会被相邻滤袋收去，不利于含尘浓度较大的气体过滤。气箱式脉冲除尘器是在一室内关阀停止过滤情况下进行的，清下的粉尘即向下沉降于灰半内，不产生二次飞扬脉冲除尘器是在除尘器的基础上改进的新型高效脉冲除尘器，综合了分室反吹各种脉冲喷吹除尘器的优点，克服了分室清灰强度不够，进出风分布不均等缺点，扩大了应用范围。

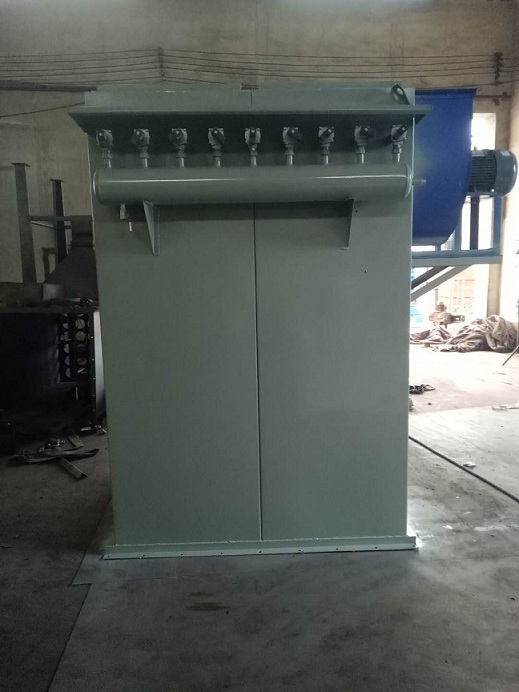

脉冲除尘器主要由上箱体、中箱体、灰斗、清灰机构、卸灰装置、控制系统等组成。脉冲除尘器的工作原理是含尘气体从中箱体的下部进入，经导流板均匀上升到达滤袋，大颗粒粉尘经碰撞先落入灰斗，粉尘被阻挡在滤袋外表面，干净气体进入袋内经过袋口和上箱体，由出风管排出。随着滤袋外表面的粉尘不断增加，设备阴力达到设定值时压差监控系统发出信号，清灰机构开始工作，压缩空气从脉冲阀喷出，经喷吹管和喷嘴射向滤袋，滤袋瞬时膨胀、振动，使表面的粉尘脱出、落入灰斗，由卸灰阀排出。
脉冲除尘器是利用棉毛、人造纤维等织物进行过滤的一种除尘装置；当粉尘粒径大于滤布孔隙或沉积在滤布上的尘粒间孔隙时，粉尘即被截留下来。由于新滤布孔隙远大于粉尘粒径，所以阻留作用很小，但当滤布表面积沉积大量粉尘后，阻留作用就显著增大。当含尘气流接近过滤纤维时，气流将绕过纤维，而尘料由于惯性作用继续直线前进，撞击到纤维上即会被捕集，这种惯性碰撞作用，随粉尘粒径及流速的增大而增强。
脉冲除尘器工艺说明：
1、重力沉降作用——含尘气体进入布袋除尘器时，颗粒大、比重大的粉尘，在重力作用下沉降下来，这和沉降室的作用相同。
2、筛滤作用——当粉尘的颗粒直径较滤料的纤维间的空隙或滤料上粉尘间的间隙大时，粉尘在气流通过时即被阻留下来，此即称为筛滤作用。当滤料上积存粉尘增多时，这种作用就比较显著起来。
3、惯性力作用——气流通过滤料时，可绕纤维而过，而较大的粉尘颗粒在惯性力的作用下，仍按原方向运动，遂与滤料相撞而被捕获。
4、热运动作用——质轻体小的粉尘(1微米以下)，随气流运动，非常接近于气流流线，能绕过纤维。但它们在受到作热运动(即布朗运动)的气体分子的碰撞之后，便改变原来的运动方向，这就增加了粉尘与纤维的接触机会，使粉尘能够被捕获。当滤料纤维直径越细，空隙率越小、其捕获率就越高，所以越有利于除尘。
脉冲除尘器对保温材料的要求：
1、脉冲除尘器的保温材料满足保温性能，保证保温后(环境温度不高于25度时，保温结构外表面温度不超过50度；环境温度高于25度时，保温结构外表面温度可比环境温度高25度)。保温结构在设计使用寿命内应保证完整，在使用过程中不许出现烧坏、腐烂、剥落等现象。保温结构应有足够的机械强度，在自重、振动、风雪等附加荷载的作用下不致破坏。
2、保温层应防水、防火、保温后整体平面平整美观（保温后平面不外漏加强筋，加强筋与外护板平齐，外层设置空气流动层的保温结构）。
3、尤其在加强筋处采取可靠措施保证不超温。
4、保温施工在除尘器经气密性检查或实验后才能施工。
5、保温使用于任何天气状况，因而外壳保护板的铺设有利于泻水。
6、保温结构要求自锁垫片布置每平方米不少于8只，抽芯铝铆钉水平方向间距200MM。
7、保温层厚度为100MM，各加强筋上为50MM，保温材料选用高温玻璃棉（TYPE1000，δ=50），在厚度方向上分二层铺设，层间应错缝，错缝距离不小于板长或板宽的三分之一，拼逢应严密平整，高温玻璃棉的外层均应铺设镀锌六角铁丝网，再用自锁垫片压住。灰斗下部小灰斗处铺设钢板网，再用自锁垫片压住。
8、凡人口门，传动装置处的保温不影响门的开启和设备的运行。
9、外壳保护板与连接角钢相连时用5*13-11抽芯铝铆钉，保护板与保护板相连时用5*11-11抽芯铝铆钉。
10、支撑角钢上、下方向间距约1000MM，左右方向间距约500MM。
11、保温内外层接缝应彼此错开，层间和缝间不得有空穴，保温密度应保证在长期运行中不致坍塌的密度。
12、保温后的脉冲除尘器噪音应小于85分贝。
13、水平夹角大于45度的斜面和卧式结构部位，其保温层应设支撑件，支撑件应设在法兰等处的上方，其位置不影响螺栓的拆卸。
14、为保证金属保护层外性的整齐美观，应适当设置金属骨架以支撑金属保护层。
15、分层保温的各层伸缩缝应错开。
16、保温结构的部件按脉冲除尘器的设计选用。
17、保温材料选用高温玻璃棉，容重为32千克每立方米。
18、高温玻璃棉规格：50*600*1200（MM）。
19、外层保护板为轧槽彩钢板。
20、顶棚保温后达到行人条件。
