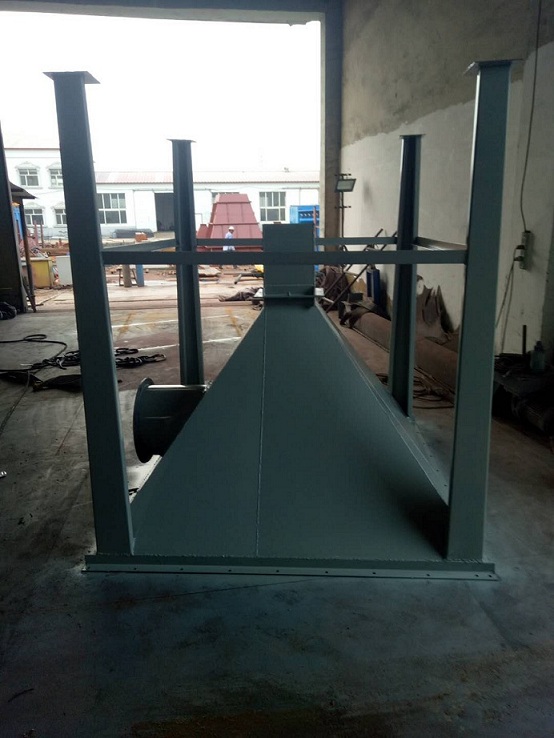

脉冲除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。
脉冲除尘器设备正常工作时，含尘气体由进风口进入灰斗，由于气体体积的急速膨胀，一部分较粗的尘粒受惯性或自然沉降等原因落入灰斗，其余大部分尘粒随气流上升进入袋室，经滤袋过滤后，尘粒被滞留在滤袋的外侧，净化后的气体由滤袋内部进入上箱体，再由阀板孔、排风口排入大气，从而达到除尘的目的。除尘器的气流分布很重要，考虑如何避免设备进口处由于风速较高造成对滤料的高磨损区域。气流分布板用于滤筒式除尘器有要求，气流分布十分稳定和均匀，才有利于气流的上升和粉尘的下降。
清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降的灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰，并有可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。
影响脉冲除尘器除尘效率要素：
（1）除尘布袋的工作郑状态对除尘效率的影响
相同型号、材质的除尘布袋在不同工作状态下除尘效率是不同的，初使用的除尘布袋除尘效率低，除尘布袋积灰后的除尘效率高，清灰后除尘布袋的收尘效率有所降低。可见脉冲除尘器起主要收尘作用的是除尘布袋表面的粉尘层，通常称为二次过滤层，而除尘布袋仅起支撑粉尘层的作用。所以清灰的强度要适当，应保留厚度的粉尘层，以免除尘效率下降。
（2）粉尘粒径对脉冲除尘器除尘效率的影响
脉冲除尘器对0.2—0.4μm的粒径，普通除尘布袋在三种工作状态下的收尘效率均低，因为这一范围的尘粒处在脉冲除尘器作用原理"拦截作用"和"扩散作用"的下限，所以在0.2-0.4μm范围内的粉尘是难捕集的。
（3）除尘布袋结构及粉尘负荷对脉冲除尘器除尘效率的影响
除尘布袋表面沉积的粉尘负荷大小也与布袋除尘器的除尘效率有直接关系数。
脉冲除尘器调试步骤及注意事项
（1）顶部人孔检修门部分，其压紧装置一端靠机构压紧，另一端靠手柄压紧，分别调整螺栓和螺母，使关闭后橡胶密封条能压紧在门框上，打开时无卡碰现象，并锁紧螺栓。
（2）调整提升阀部分，阀门气缸为缓冲式，要求在阀关闭到达闭合位置时，气缸应进入缓冲区，否则应调节阀板两侧螺母。气缸的运动速度可通过气缸两端的节流阀螺栓进行调节，要求提升阀关闭时间不大于2s，较好1s之内，开启时可适当慢些。然后检查阀板闭合后的间隙，较大不超过0.8mm。若现场焊接后阀板孔发生变形则应进行调平，较简单的办法是将阀板放在阀板孔上，找出间隙大的部位用工具扳平。上述调整均应接压缩空气源，其压力可通过气源三联件上的减压阀来调整（一般为0.3MPa），使阀板闭合后变形2～3mm，上述调速均通过电磁阀上的手动开关进行，不必接电源，调试完毕，将手动开关复原，并拧紧阀板两侧螺母和背母。注意：在调试提升阀时，绝不可使电磁脉冲阀动作，否则强大的气流会对人身造成伤害。
（3）调整灰斗内的输送设备，锁风设备及其传动，全部运动部件均应加注润滑油。
（4）调整清灰控制器（详细阅读脉冲控制仪说明书），要求提升阀、脉冲阀动作顺序正确，各室清灰顺序正确，时间连续可调，为了更好地保证系统阻力平衡及输灰装置的动力平衡，对室数较多（大于7室）的除尘器来说，各室清灰顺序应是跳跃式的。
注意：进行上述调整时，应将全部人孔检修门关闭、锁紧，以防脉冲阀的喷吹气流对人身造成伤害。
上述全部调整工作完毕以后，便可进行空负荷调试和负荷调试，当然在进行这一工作时，整个工艺系统应能正常运行。负荷调试应进行以下工作：
（1）接通全部电源，压缩空气源，启动输灰设备，除尘控制器置于手动状态；
（2）接通测压装置（可用U型管压计）到除尘器的测压口；
（3）启动主风机，观察空负荷运行阻力，测量进出风口的风量，计算漏风率。漏风率应小于3%，否则应检查处理。
（4）启动全部工艺设备，通入含尘烟气，观察除尘器运行阻力上升情况及排气口的排放情况，在新除尘滤袋投入使用时，排放口将会有微量粉尘逸出，这是正常现象，过一段时间会自行消除。
（5）当除尘器阻力上升到（1245～1470Pa）时，启动清灰控制器进行清灰，并观察压力下降情况。
（6）当整个工艺系统稳定正常以后，即可进行清灰周期的设定（定阻式可以不设定），方法是，先启动清灰控制仪在自动状态下进行工作，并将清灰控制器中的清灰间隔时间暂定在1min，观察运行阻力变化情况，如阻力不断上升，超过1470Pa，说明清灰间隔时间过长，如阻力一直运行在1000Pa以下，则说明清灰间隔时间太短，都要进行调整（注：清灰间隔时间 短不能小于15s），直到阻力在1000～1470Pa之间稳定变化时，才算合适。
由于选型不当，有的除尘器当清灰间隔时间调到15s时，仍长期在高阻力下运行（大于1800Pa）。或当清灰间隔时间较长时，长期在低阻力下运行（小于800Pa）此时，可按实际情况确定间隔时间，只要系统中的通风情况允许，不一定非要保持阻力在1000～1470Pa之间，但长期在高阻力下运行，会使除尘布袋及其配件的寿命大缩短。
（7）观察排灰装置工作情况。一切正常后，便可投入运行。
