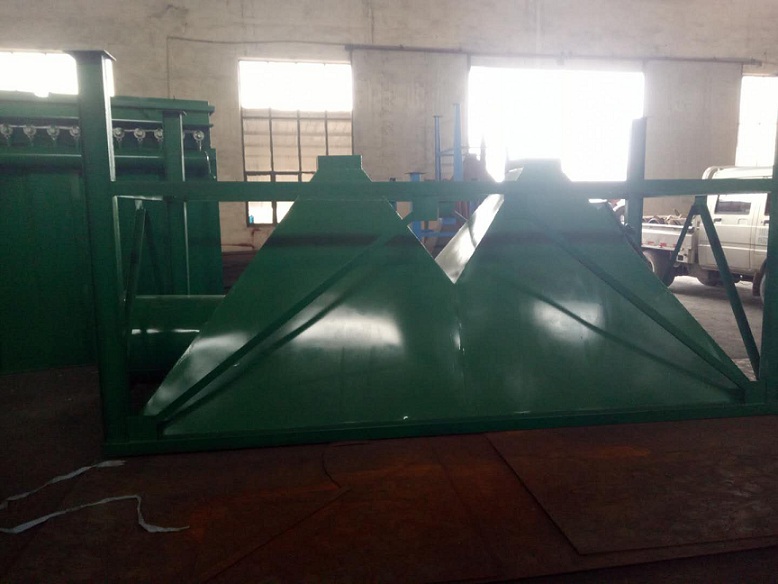

布袋除尘器整个设备包括净气箱、尘气箱、灰斗、喷吹装置和支架五个部分。净气箱部，这部分内装有喷吹管，净气部有净气出口，前面是检修门，打开检修门时，可以很方便地换任何一条滤袋，尘气部分，尘气入口设在气箱部分上部，箱内装有滤袋，灰斗部分，尘气进入尘气箱后，干净空气空过滤袋去净气箱。灰尘将沉降到灰斗中去，且沉降方向与气流方向一致，有利于灰尘的沉降。净气箱和尘气箱之间有隔板，滤袋尺寸为长1200mm，宽480mm，厚26mm的矩形扁滤袋。反吹风装置，装在净气箱下面，包括气包、脉冲阀、脉冲控制仪等。布袋除尘器采用了 的脉冲反吹系统，与机械振打清灰或低压反吹风清灰相比，这种方法清尘效果好的多，且无活动元件，能大大减少维修工作量。
布袋除尘器也称袋式收尘器它被广泛应用在炼铁厂、炼钢厂、铁合金厂、耐火厂、铸造厂、发电厂等的烟气治理除尘系统。垃圾焚烧炉、燃煤锅炉、流化床锅炉等烟气过滤。沥青混凝土搅拌，建材、水泥陶瓷、石灰、石膏等生产场所。铝电解、铅、锡、锌、铜及其他金属的冶炼烟气过滤，微细物料回收，液、固分离。化工、焦炭、炭黑、染料、制药、塑胶等领域的液固分离及微细物料回收。采矿、粮食加工、面粉、电子行业、木材加工等的灰尘治理和净化收集。布袋除尘器在使用过程中，有火星混入时，极易造成布袋损害造成除尘效果不佳，当粉尘为可燃性粉尘时，可能会造成起燃严重甚至产生爆炸，造成巨大经济损失。
布袋除尘器特点
1、单机模块化设计，可模块式拼装达至大风量。
2、滤筒斜插式安装，维护简便快捷，设备占地面积小。
3、斜插式设计，自动脉冲同步清灰，不影响生产。
4、设备运行阻力低，有效减少除尘系统能耗。
5、亚微米级滤筒过滤效率99.9%以上，材质选用多样，换周期长。
6、布袋除尘器适合高温、高磨性、等粉尘的收集，应用领域广。
7、可制成防爆型，所有部件均达到防爆性能要求，设置防爆门。
8、布袋除尘器可选配螺旋输送机、卸灰阀、风量调节阀等配件。
布袋除尘器保温结构：
1、绑扎式：它是将保温材料用铁丝固定在管道上，外包以保护层，适用于成型保温结构如预制瓦、管壳和岩棉毡等。这类保温结构应用较广、结构简单、施工方便，外形平整美观，使用年限较长。
2、浇灌式：保温结构主要用于无沟敷设。地下水位低、土质干燥的地方，采用无沟敷设是比较经济的一种方式。保温材料可采用水泥珍珠岩等，其施工方法为挖一土沟，将管道按设计标高敷设好，沟内放上油毡纸，管道外壁面刷上沥青或重油，以利管道伸缩，然后浇上水泥珍珠岩，将油毡包好，将土沟填平夯实即可。
硬质聚氨酯泡沫塑料，用于110℃一下的管道，该材料可做成预件，或现场浇灌发泡成型。浇灌式保温结构整体性好，保温效果较好，同时可延长管道使用寿命，取得广泛的推广使用。
3、整体压制：这种保温结构是将沥青珍珠岩在热态下、在工厂内用机械力量把它直接挤压在管子上，制成整体式保温，由于沥青珍珠岩适用温度一般不超过150℃，故适用于介质温度＜150℃、管道直径＜500mm的供暖管道上。
4、喷涂式：为新式的施工技术，适用于大面积和特殊设备的保温，保温结构整体性好，保温效果好，且节省材料，劳动强度低。其材料一般为膨胀珍珠岩、膨胀蛭石、硅酸铝纤维以及聚氨酯泡沫塑料等。
5、充填式：一般在阀门和附件上采用外很少采用。阀门、法兰、弯头、三通等，由于形状不规则，应采取特殊的保温结构，一般可采用硬质聚氨酯发泡浇灌、超细玻璃绵毡等。
布袋除尘器的维护：
1、布袋除尘器正在维护作业时，先切断电源，作业人员携带操作盘的钥匙，并在操作盘上挂上“正在检修，严禁运转”的牌子。
2、振打装置、星型卸料器、排风机等的传动装置，如联轴器，传动皮带，传动联轮等都要加设防护罩，以防螺栓松脱，皮带、链条断裂时飞出伤人。
3、日常巡回检查或运转中，临时处理故障时，作业人员严防衣物绞入传动装置中。进入集灰斗清灰或进入滤袋室挂袋时，穿戴劳动保护用具，防止粉尘迷眼或灼伤皮肤。
4、对于处理含易燃易爆粉尘气体的袋收除尘器，如煤磨使用的袋除收尘器，应经常收尘器内积灰，以防燃烧或爆炸，应防止火种入内。在运转时严禁用电焊，气焊焊补管道或壳体。
5、对于处理高温气体的正压玻璃纤维布袋式除尘器，在夏季进入气体分布室悬挂滤袋时，应采取防止中暑措施。
6、在进入处理有害，有毒气体收尘器内维修时，要防止可能发生的缺氧及有害气体中毒事故，可将系统内气体用空气置换之。
7、每当检修结束以后，认真检查有无工具或其它杂物掉入设备内。检查各防护罩安装是否妥当，不得草率从事。
8、收尘系统各设备开、停时，与其它岗位进行联系，同意后方能按操作规程规定的开、停车顺序进行开车或停车。
